一、JB-QTL-TX3016A火災報警控制器(聯動型)產品概述

JB-QTL-TX3016A(琴臺)控制器采用兩總線控制方式，16回路標準設計，每回路-大242個總線部件位點。其掛接我公司電子編碼、遙控編碼的T3系列智能型探測器、手動報警按鈕、輸入模塊、輸入/輸出模塊、火災顯示盤等現場外部器件。

JB-QTL-TX3016A控制器配置有一個128點“總線聯動操作鍵”和6點“直接啟動操作鍵”，接線少、可靠性高；窗口化、漢字菜單式操作界面；靈活的模塊化結構和多種功能配置選擇；配有智能化聯動操作盤；具備對控制模塊全面的自檢功能；采用二次碼編程方式，編程簡單、快捷。

JB-QTL-TX3016A控制器具有聯網功能，可與泰和安公司的多回路列控制器進行聯網，可設置為區域機或者集中機。

二、JB-QTL-TX3016A火災報警控制器技術參數

型號：JB-QTL-TX3016A

主電電源：交流220V (187V～242V)

備用電池：12V/24AH 鉛酸電池4 節

液晶屏規格：7 寸TFT 液晶屏800×480

容量：-大回路數：16 個每回路的部件數：242 點

溫度：0℃～+42℃

相對濕度：≤95%RH，不凝露

外形尺寸：1050.0mm×910.0mm×1350.0mm

注：不可將485、CAN 通訊線和電話線與報警總線布在同一根多芯電纜中。 三、JB-QTL-TX3016A火災報警控制器外觀結構示意圖

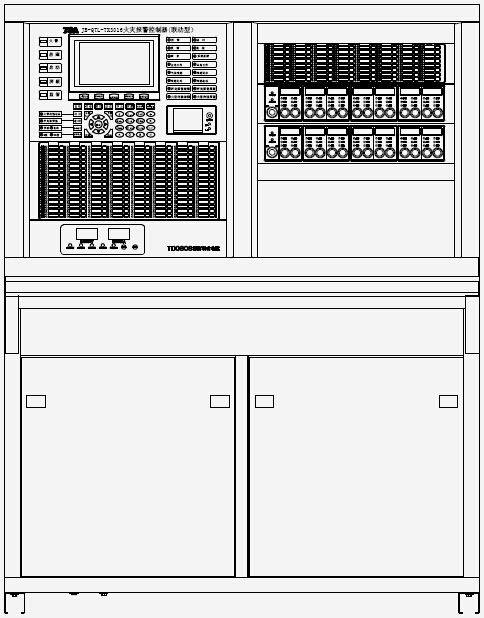

JB-QTL-TX3016A火災報警控制器(聯動型)外觀結構示意圖如圖所示(以實物為準)：

JB-QTL-TX3016A 火災報警控制器面板示意圖
